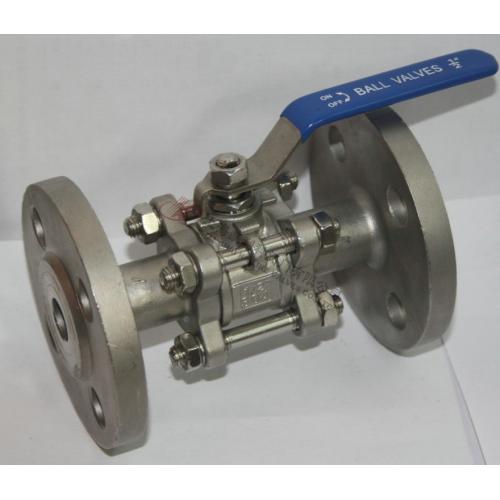

Q41F三片式法兰球阀

Q41F三片式法兰球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品名称：	三片式法兰球阀	产品型号：	Q41F
公称通径：	DN6～DN100	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa（W.O.G）	连接方式：	法兰
适用温度：	-20～232℃～350℃	驱动方式：	手动、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气及某些腐蚀性液体	生产厂家：	上海凯利科阀门有限公司

产品说明

Q41F三片式法兰球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

执行标准

设计规范：GB/T 12237
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220

产品特征。

公称压力	1.6-6.4MPa
适用稳定范围	-20～232℃～350℃
适用介质	水、油、气及某些腐蚀性液体（W。O。G）
对焊标准(BW)	GB12224.ANSIB16.25

主要零件材料

零件名称	材质
	不锈钢	碳钢
螺栓	不锈钢SS304	碳钢
弹簧垫圈	不锈钢SS304	不锈钢SS304
螺母	不锈钢SS304	碳钢
阀盖	不锈钢CF8/CF8M	碳钢WCB
阀体	不锈钢CF8/CF8M	碳钢WCB
球体	不锈钢CF8	不锈钢CF8
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
阀杆	不锈钢SS316	不锈钢SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
压紧螺母	不锈钢SS316	不锈钢SS304
弹簧垫圈	不锈钢SS304	不锈钢SS304
螺母	不锈钢SS304	不锈钢SS304
手柄	不锈钢SS304	不锈钢SS304

外形结构图

主要连接尺寸及重量

SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
w	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22



声明：【Q41F三片式法兰球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q41F三片式法兰球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在***短的时间内为您解答！
