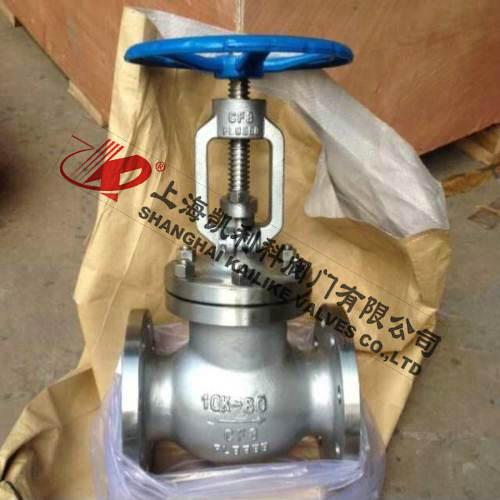

J41W不锈钢日标截止阀
|
|
产品简介
J41W不锈钢日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
详细信息
 J41W不锈钢日标截止阀
J41W不锈钢日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
|
产品名称： |
不锈钢日标截止阀 |
产品形号： |
J41W-10K-20K |
|
公称通径： |
DN15～DN200 |
结构形式： |
截止式 |
|
公称压力： |
10K～20K～30K |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+550ºC |
驱动方式： |
手动、蜗轮、气动、电动 |
|
阀体材质： |
不锈钢304、316、316L |
标准： |
国标GB、日标JIS、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、气体、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
J41W不锈钢日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
设计标准
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验—检验 |
|
JIS B2071 B2081 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2071 B2081 |
JISB2003 |
性能规范
|
阀体材料 |
SCPH2-11 |
SCPH-32 |
SCS13A |
SCS19A |
SCS14A |
SCS16A |
SCPL1 |
|
适用温度 |
≤425 |
≤540 |
≤275 |
≤200 |
≤275 |
≤200 |
-45-150 |
|
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
氨气液氨 |
主要零件材料
|
零件名称 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
|
阀体/阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
阀瓣 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
阀瓣盖 |
304 |
304L |
316 |
316L |
1Cr13 |
|
阀杆 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
PTFE+304 |
PTFE+304L |
PTFE+316 |
PTFE+316L |
石墨+304 |
|
压盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
填料压环 |
304 |
304L |
316 |
316L |
1Cr13 |
|
螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMoA |
|
螺母 |
A194-8M |
A194-8M |
A194-8M |
A194-8M |
45 |
外形结构图
主要连接尺寸10K
|
型号 |
规格（mm） |
尺寸（mm） |
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
D0 |
J41H/W/Y-10K
J541H/W/Y-10K
J941 H/W/Y-10KY |
1/2″ |
15 |
108 |
95 |
70 |
52 |
12 |
4-Φ15 |
200 |
100 |
|
3/4″ |
20 |
117 |
100 |
75 |
58 |
14 |
4-Φ15 |
205 |
120 |
|
1″ |
25 |
127 |
125 |
90 |
70 |
14 |
4-Φ19 |
230 |
140 |
|
11/4″ |
32 |
140 |
135 |
100 |
80 |
16 |
4-Φ19 |
240 |
140 |
|
11/2″ |
40 |
165 |
140 |
105 |
85 |
16 |
4-Φ19 |
270 |
160 |
|
2″ |
50 |
203 |
155 |
120 |
100 |
16 |
4-Φ19 |
300 |
200 |
|
21/2″ |
65 |
216 |
175 |
140 |
120 |
18 |
4-Φ19 |
340 |
220 |
|
3″ |
80 |
241 |
185 |
150 |
130 |
18 |
8-Φ19 |
360 |
240 |
|
4″ |
100 |
292 |
210 |
175 |
155 |
18 |
8-Φ19 |
420 |
280 |
|
5″ |
125 |
356 |
250 |
210 |
185 |
20 |
8-Φ23 |
460 |
350 |
|
6″ |
150 |
406 |
280 |
240 |
215 |
22 |
8-Φ23 |
500 |
400 |
|
8″ |
200 |
495 |
330 |
290 |
265 |
22 |
12-Φ23 |
590 |
450 |
|
10″ |
250 |
622 |
400 |
355 |
325 |
24 |
12-Φ25 |
710 |
500 |
|
12″ |
300 |
698 |
445 |
400 |
370 |
24 |
16-Φ25 |
810 |
550 |
|
14″ |
350 |
787 |
490 |
445 |
415 |
26 |
16-Φ25 |
880 |
600 |
|
16″ |
400 |
914 |
560 |
510 |
475 |
28 |
16-Φ27 |
940 |
650 |
主要连接尺寸20K
|
型号 |
规格（mm） |
尺寸 （mm） |
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
z- Φ d |
H |
D0 |
J41H/W/Y-20K
J541H/W/Y-20K
J941H/W/Y-20K |
1/2″ |
15 |
152 |
95 |
70 |
52 |
14 |
4- Φ15 |
220 |
120 |
|
3/4″ |
20 |
178 |
100 |
75 |
58 |
16 |
4- Φ15 |
230 |
120 |
|
1″ |
25 |
203 |
125 |
90 |
70 |
16 |
4- Φ19 |
260 |
140 |
|
11/4″ |
32 |
216 |
135 |
100 |
80 |
18 |
4- Φ19 |
280 |
140 |
|
11/2″ |
40 |
229 |
140 |
105 |
85 |
18 |
4- Φ19 |
300 |
200 |
|
2″ |
50 |
267 |
155 |
120 |
100 |
22 |
8- Φ19 |
330 |
240 |
|
21/2″ |
65 |
292 |
175 |
140 |
120 |
24 |
8- Φ19 |
360 |
240 |
|
3″ |
80 |
318 |
200 |
160 |
135 |
26 |
8- Φ23 |
400 |
280 |
|
4″ |
100 |
356 |
225 |
185 |
160 |
28 |
8- Φ23 |
450 |
320 |
|
5″ |
125 |
400 |
270 |
225 |
195 |
30 |
8- Φ25 |
500 |
400 |
|
6″ |
150 |
444 |
305 |
260 |
230 |
32 |
12-Φ25 |
540 |
450 |
|
8″ |
200 |
559 |
350 |
305 |
275 |
34 |
12-Φ25 |
670 |
500 |
|
10″ |
250 |
622 |
430 |
380 |
345 |
38 |
12-Φ27 |
770 |
550 |
|
12″ |
300 |
711 |
480 |
430 |
395 |
40 |
16-Φ27 |
855 |
600 |
|
14″ |
350 |
762 |
540 |
480 |
440 |
44 |
16-Φ33 |
920 |
650 |
|
16″ |
400 |
864 |
605 |
540 |
495 |
46 |
16-Φ33 |
970 |
700 |
声明：【J41W不锈钢日标截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J41W不锈钢日标截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在***短的时间内为您解答！ |
|
|
|
|
|
